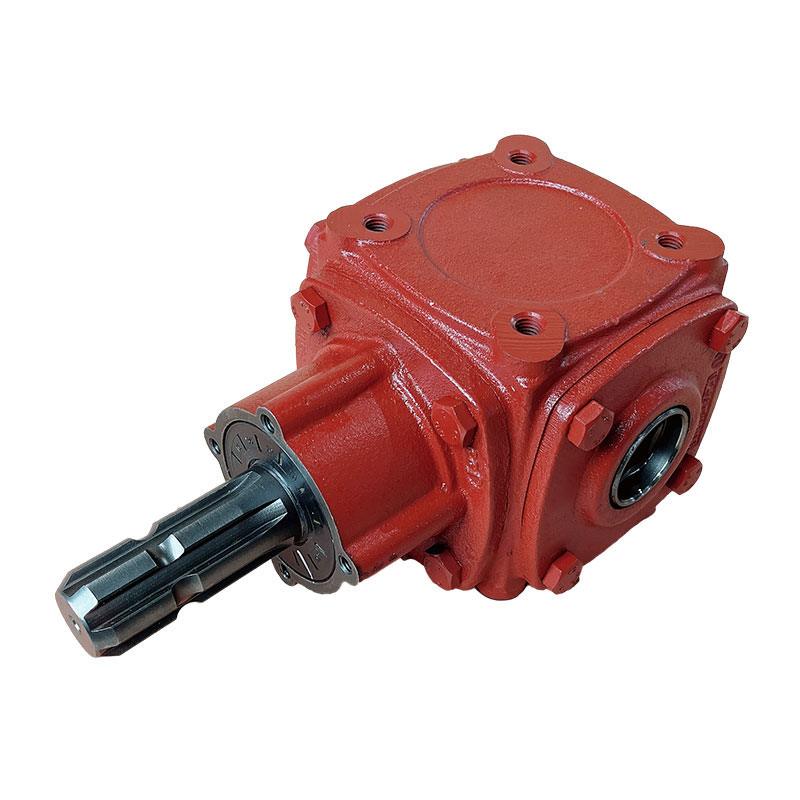

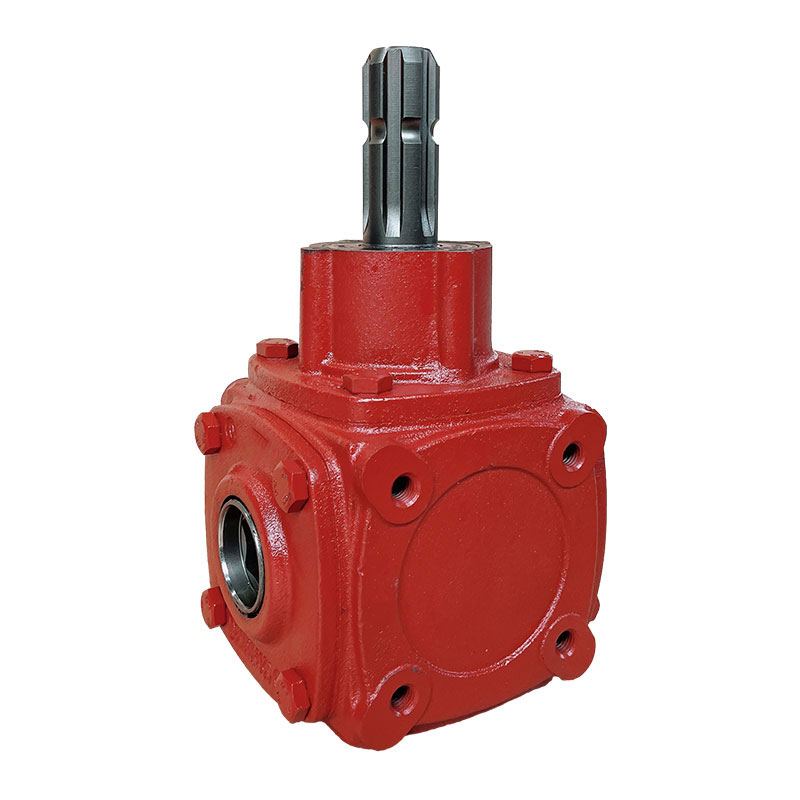

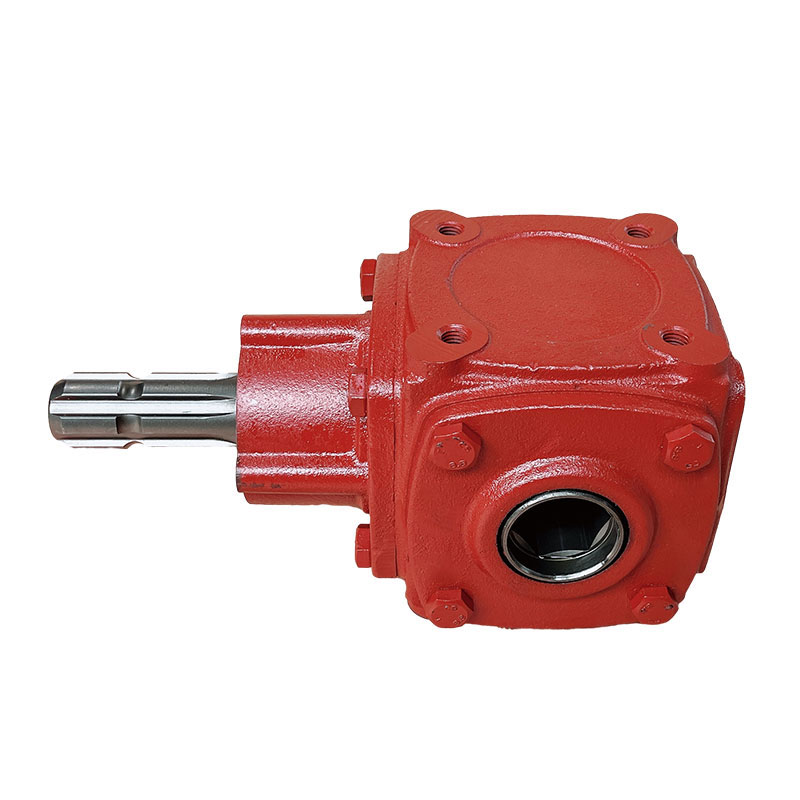

एक प्रकार का गियरबॉक्स जो कोण पर कार्य करता है वह कोणीय गियरबॉक्स है। अनाज की गाड़ियाँ और अन्य कृषि उपकरण अक्सर इसका उपयोग करते हैं। किसी खेत में, अनाज की गाड़ी एक प्रकार का ट्रेलर होता है जिसका उपयोग अनाज या अन्य आपूर्ति को ले जाने के लिए किया जाता है। इसे ट्रैक्टर जैसे कृषि वाहन द्वारा खींचे जाने का इरादा है।
अनाज गाड़ी कोणीय गियरबॉक्स छोटे और टिकाऊ बनाए जाते हैं, फिर भी वे प्रभावी ढंग से बिजली स्थानांतरित करते हैं।
गियर अनुपात |
1:1.46 |
अधिकतम इनपुट पावर |
20.6 किलोवाट |
बिजली उत्पादन |
23 एचपी |
रेटेड इनपुट गति |
540rpm |
आउटपुट शॉफ़्ट |
भीतरी षट्कोणीय आस्तीन |
इनपुट शाफ्ट |
1-3/8 इंच तख़्ता शाफ्ट |
घर निर्माण की सामग्री |
कच्चा लोहा |
रिप्लेसमेंट कॉमर नंबर |
9.259.215.00, 9.259.215.10, 9.259.215.20. |
1. उच्च टॉर्क आउटपुट
2. मजबूत, किफायती, भरोसेमंद और सुरक्षित
3. शांत संचालन और स्थिर ट्रांसमिशन
4. उच्च शक्ति, कॉम्पैक्ट डिजाइन: गियर और गियर शाफ्ट गैस कार्बोनाइजेशन, शमन और बारीक पीसने की प्रक्रियाओं का उपयोग करते हैं, और बॉक्स बॉडी उच्च शक्ति वाले कच्चे लोहे से बनी होती है। परिणामस्वरूप, प्रति इकाई आयतन की वहन क्षमता अधिक होती है।
5. विस्तारित जीवन काल: बशर्ते उपयुक्त प्रकार का चयन किया जाए और नियमित रूप से रखरखाव किया जाए, प्रमुख खंड गियरबॉक्स का जीवनकाल (पहनने योग्य घटकों को छोड़कर) कम से कम 20,000 घंटे होना चाहिए।
6. कम शोर: गियरबॉक्स में कम शोर होता है क्योंकि इसके प्रमुख घटकों का उपचार किया जाता है और कठोर परीक्षण किया जाता है।
कोण का प्रकार: ग्रेन कार्ट कोणीय गियरबॉक्स एक विशेष कोण को ध्यान में रखकर बनाए जाते हैं ताकि पूरे ऑपरेशन के दौरान उचित शाफ्ट संरेखण बना रहे। कोण अनाज गाड़ी की विशेष आवश्यकताओं पर निर्भर करता है और आमतौर पर 30 और 60 डिग्री के बीच होता है।
गियरबॉक्स इनपुट और आउटपुट शाफ्ट से सुसज्जित है। इनपुट शाफ्ट ट्रैक्टर या अन्य वाहन से जुड़ा होता है, जबकि आउटपुट शाफ्ट कार्ट से जुड़ा होता है। सटीक और भरोसेमंद फिट के लिए, गियरबॉक्स के इनपुट और आउटपुट शाफ्ट आमतौर पर स्पलाइन कनेक्शन के साथ बनाए जाते हैं।
गियर अनुपात: कोणीय गियरबॉक्स का गियर अनुपात आउटपुट टॉर्क और गति को नियंत्रित करता है। आमतौर पर, गियर अनुपात का चयन अनाज गाड़ी की विशिष्ट आवश्यकताओं को पूरा करने के लिए किया जाता है, जिसमें अनाज की मात्रा और अनलोडिंग की गति शामिल होती है।
अनाज गाड़ी गियरबॉक्स का वीडियो.
https://www.youtube.com/watch?v=zHstDn2HAn0
